行业应用：角钢钻孔倒角切割机解决方案
前言

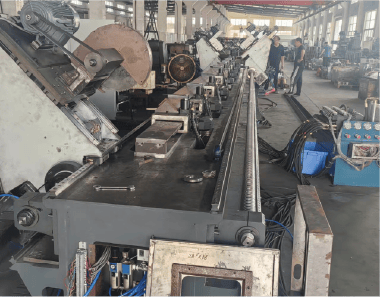

在工业生产中，对于6 - 9米的角钢原材料加工有着较高的要求。这款角钢钻孔倒角切割机设备应运而生，它主要具备对角钢进行多孔位打孔的能力，并且会针对每个孔位进行倒角处理。同时，还能够依据所需的规格参数，切割出不同长度的产品。该设备的系统采用了先进的MS EtherCAT总线，通过控制20轴伺服来完成所有的打孔、倒角等功能动作。更值得一提的是，操作人员可以通过触摸屏便捷地导入各种规格数据，以满足不同的生产需求。
方案优势
01# EtherCAT总线
采用EtherCAT总线进行20轴总线控制，具有诸多显著优点。其接线非常方便，在实际操作中能大大节省安装和调试的时间。而且，它具备强大的故障排查功能，操作人员可以实时检查并看到各种问题，包括伺服报警等情况，这对于及时发现和解决设备故障，保障生产的顺利进行具有重要意义。
02# CSV数据快速导入
该设备的HMI配备了U盘导入CSV功能。这一功能允许用户进行各种规格数据的导入，只需一键操作，就能实现大批量数据的快速导入，极大地提高了数据输入的效率，减少了人工输入可能出现的错误。
03# 蓝牙无线手摇轮
蓝牙手轮功能为设备的操作带来了极大的便利。它实现了手提式的远程手轮功能，操作人员可以手持蓝牙手轮，对每个轴进行单独控制。这种灵活的控制方式使得设备在调试和生产过程中更加方便，提高了操作的精准度。
04# 自动换算
设备具备一键换算数据生成的功能。客户在使用时，只需要简单设置每个孔位的相关参数，设备就能自动生成多个规格生产数据坐标。这一功能大大简化了生产数据的计算过程，提高了生产效率。
性能指标
钻孔速度：8s/个（受钻头限制）
生产速度：15个/h（125个孔以上）
加工精度：30丝以内

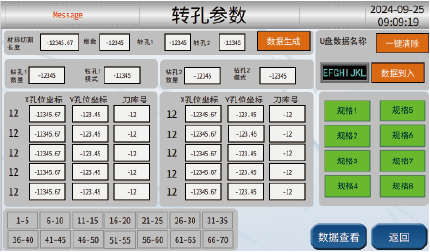

HMI界面
该设备的HMI界面展示了直观且易于操作的设计。通过以下图片可以更清晰地看到其界面布局。
本文详细介绍了角钢钻孔倒角切割机解决方案，包括其能对6 - 9米角钢原材料进行打孔、倒角和切割等功能，采用MS EtherCAT总线控制20轴伺服。该方案具有EtherCAT总线接线方便、CSV数据快速导入、蓝牙无线手摇轮操作灵活、自动换算数据等优势，还给出了钻孔速度、生产速度和加工精度等性能指标，并展示了HMI界面。整体来看，该解决方案功能强大、优势明显，能有效满足角钢加工的生产需求。
