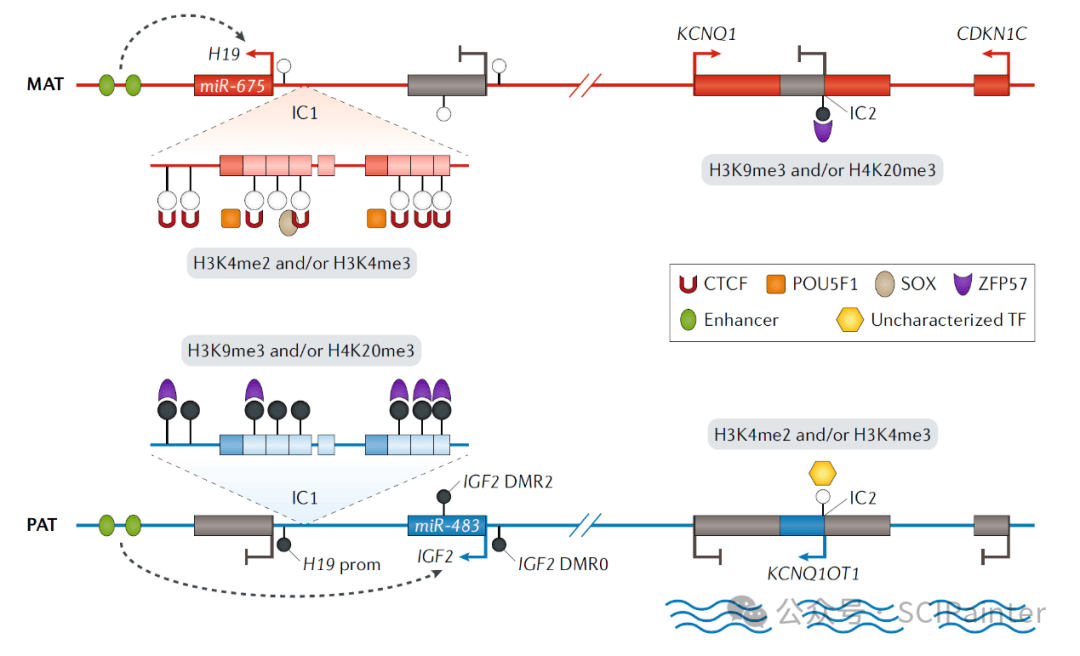

之前，在多篇文章里已经给大家介绍过不少绘制基因结构示意图的方法了。就在前段时间，我在文献里看到了一幅非常好看的基因结构示意图，这种图使用Ai（Adobe illustrator）就能够轻松绘制出来呢。
我们可以通过视图菜单调出标尺（Ctrl+R），然后使用小黑工具（也就是选择工具）从标尺上拖出辅助线。这些辅助线可以用来大致确定一下图形元件的位置和大小，就像下面这张图展示的一样。

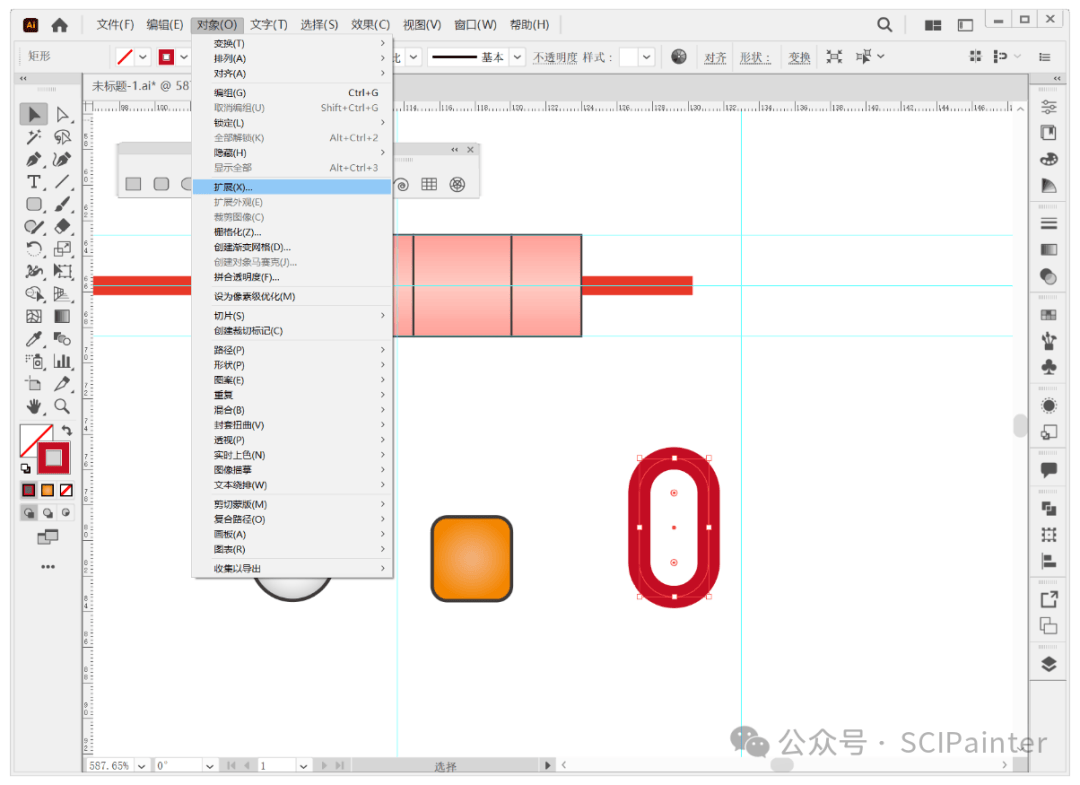

接下来，就要开始绘制各种图形小元件啦。可以使用矩形、椭圆工具和圆角工具来绘制。这里面最复杂的要数U形小元件了。绘制U形小元件的方法是，先使用圆角矩形工具绘制出跑道状的图形，把描边粗细设置为5pt，然后将其扩展为填充图形，最后再添加0.25pt的黑色描边。
再之后就是绘制其他的图形小元件了。通过结合路径查找器里的“减去顶层”功能，也能够轻松地绘制出来。对于“中断”小元件的绘制也不复杂。首先绘制一个矩形（白色填充，无描边），然后使用小白工具水平移动上方的两个顶点，接着按Ctrl+C复制，Ctrl+F原地粘贴，给上层的矩形添加红色描边（同时去掉填充色），再使用剪刀工具在边框的4个顶点处添加4个断点，用小白工具选中短线段后按Delete键删掉，最后按Ctrl+G就可以将两个矩形组合起来了。
还可以使用钢笔工具绘制折线箭头，通过描边功能添加箭头，箭头样式分别选择箭头5和箭头27，就像下面的图那样。
在图形复制方面，按住Alt键设置对称轴，使用镜像工具就能快速复制出图形的下半部分，如下所示。
对于下半部分的图形元件，可以进行重新调整。使用吸管工具能够快速修改图形元件的配色和样式。按住Alt键还能快速复制文字标签，然后使用文字工具修改文字内容，再使用直线段工具添加指引线。
