探秘深圳易通技术高速公路ETC门架智能机柜深圳易通技术ETC门架智能机柜：功能强大的高速路设备

本文将详细介绍深圳易通技术高速公路ETC门架智能机柜，包括其设计思路、原则以及各主要功能等方面的内容。

深圳易通技术高速公路ETC门架智能机柜深度剖析：

一、设计思路与原则概览

1. 创新型结构设计

易通技术在高速公路ETC门架智能机柜的设计上独具匠心，采用了“拼装式模块化”这种创新型的结构设计。这种设计给客户带来了极大的便利，在现场能够快速进行安装。各个功能模块可以分步安装，并且提前预留了线槽、孔以及对插端子。如此一来，设备安装轻松便捷，线缆走线也美观大方。

2. 功能模块化设计

易通技术的高速公路ETC门架智能机柜是一个多功能的集合体，它将电源转换供应、后备电源（N + 1）储能、数据采集、数字报警、摄像单元、智能温控等多个功能模块融为一体。这种集成化的设计实现了产品的高可靠性、高集成性和易维护性等诸多优点。

3. 远程网管功能

该公司为高速公路ETC门架智能机柜配套的后台设备运维管理系统非常强大。它能够根据甲方的需求，对高速公路ETC门架智能机柜内的设备状态进行远程监测。这里的设备状态涵盖了设备工作状态、逆变与整流电源运行状态、环境状态、门开合状态等多个方面。同时，还能处理工作异常或者设备故障的情况，例如自动巡检、主动告警、可记录1000条日志、具备GPS定位以及设备自动上线等功能。另外，还能实现实时远程管理，像信息查询、参数配置、自动同步、远程开关控制等操作都不在话下。

二、主要功能详述

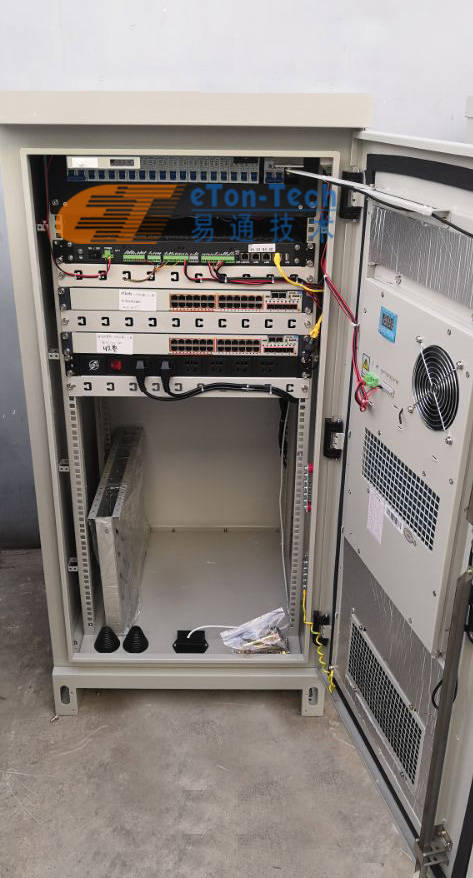

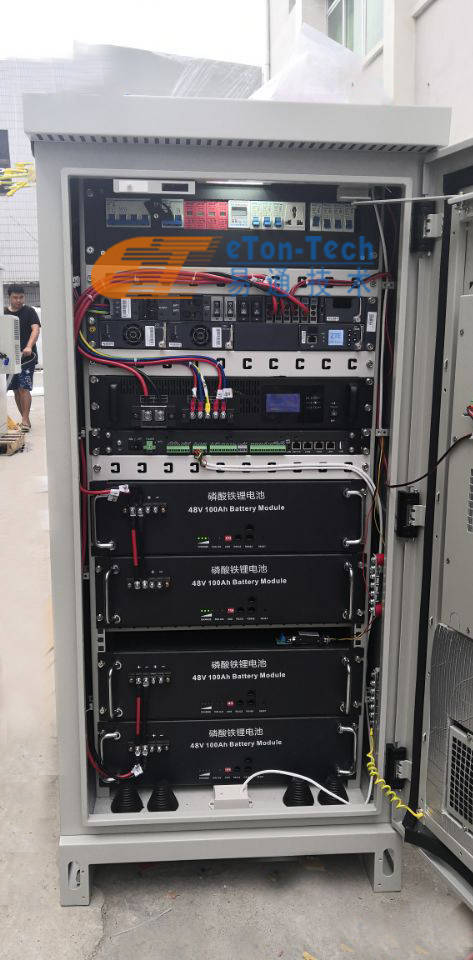

1. 主柜体（ETC电池柜 + ETC设备柜）

机柜内部的配置十分丰富，包含嵌入式开关电源、逆变电源、100AH 48V铁锂电池、电源防雷、配电单元、动环监控、摄像单元、无水空调、风扇、照明灯及传感器等部件。机柜内单元采用标准19英寸安装方式，接线方便，每个单元都能独立更换。这个机柜适合户外环境，具备防雨、防尘、通风散热、抗紫外线（耐老化）、防盗、防锈等多种功能。箱体有明显标识，表明其用途等信息。箱体的大小是根据配套设备的数量和尺寸来精心设计的，并且预留了充足的空间，方便设备安装和维护。其工作温度范围在 - 40℃到 + 85℃之间，工作湿度≤95%RH，机箱工作电压范围为AC165 - AC264V，防护等级符合IP65标准。

2. 集中供电

柜内配备一个3U配电单元，这个配电单元的组成部分包括1路32A/2P市电输入、1路32A/2P油机输入（带互锁）、1路B级/2P防雷器、2路32A/1P和4路智能空开交流输出、3路16A/1P直流输出及铜牌。这些部件共同组成配电单元，从而实现集中给设备供电的功能。

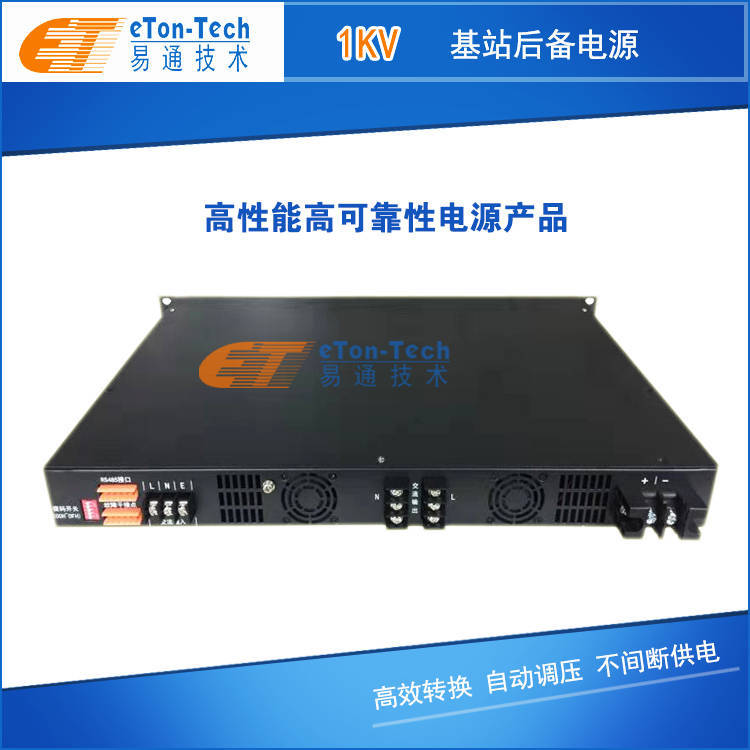

3. 不间断逆变电源

柜内配备两台1KVA的不间断逆变电源为设备供电，这种UPS电源具有众多优势。它的输出为纯正弦波，零转换时间，这有效确保了负载不间断运行的可靠性。由CPU微处理器控制，逆变电源系统能够进行自诊断、自保护，这大大延长了UPS的使用寿命。其智能化管理功能使得市电故障时可实现数据自动存储。在蓄电池在线管理方面也表现出色，大幅延长了蓄电池寿命，保护了用户投资。它可以直流开机，无须市电，直接用蓄电池就能启动UPS及负荷机器。配备全天候EMI/RFI滤波器，防止了杂讯导致的数据错误。可以搭配发电机使用，能有效净化发电机所产生的不良电力。采用SPWM脉宽调制技术、IGBT功率模块，强力抗干扰，输出波形纯正。充电速度快，长效机可提供约5 - 10A的初始充电电流。而且它还是绿色环保电源，输入功率因数高达95%以上，避免对电网造成污染。

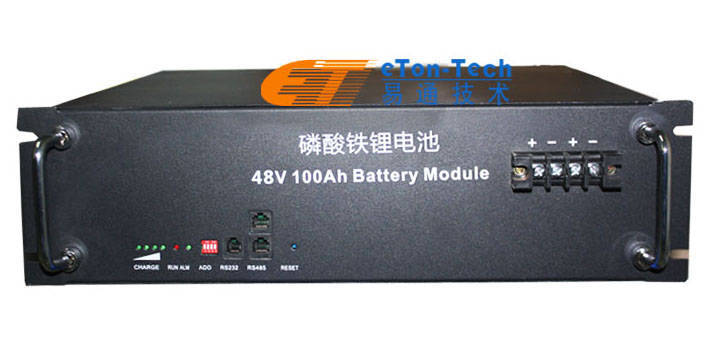

4. DC48V 100AH磷酸铁锂电池组

考虑到高速公路的使用场景具有高温特性以及设备的功耗情况，所以选用了DC48V 100AH磷酸铁锂电池。这种磷酸铁锂电池有着诸多优良特性。首先，它的寿命很长，循环寿命在2000次以上，在相同条件下，可使用7到8年。其次，使用非常安全，经过了严格的安全测试。再者，充电速度快，使用专用充电器，1.5C充电40分钟就能使电池充满。它还耐高温，热风值可以达到350到500摄氏度。电池容量大，并且没有记忆效应。此外，它绿色环保，无毒无污染，原材料来源广泛，价格便宜。

关于选用100AH铁锂电池的依据如下：假设柜内设备总功耗为1000W，换算成DC48V直流工作电流为1000W÷48V = 20.8A；100AH÷20.8A = 4.8H。所以在市电停电的情况下，DC48V 100AH的磷酸铁锂电池能为总功耗100W的负载供电4.8个小时左右，两组配置可以满足8小时备电需求。

5. 动环监控

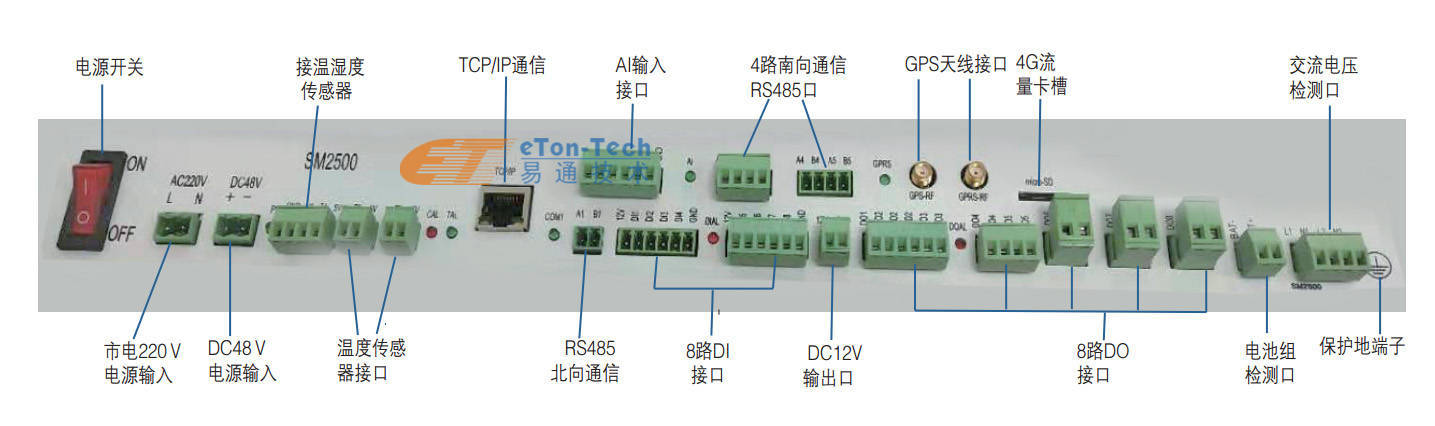

SM2500智能动环监控单元通过外接DC48V或者AC220V供电，可以提供1路10M/100M以太网口、路GPRS + GPS通信、1路温湿度测量、4路通用模拟量测量（AI）、2路交流电压检测、1路蓄电池组总电压测量、8路数字量输入（DI）、8路数字量输出（DO）、4路串口（包括8路RS485串口和2路RS232串口）等功能。

（1）柜内状态检测功能：

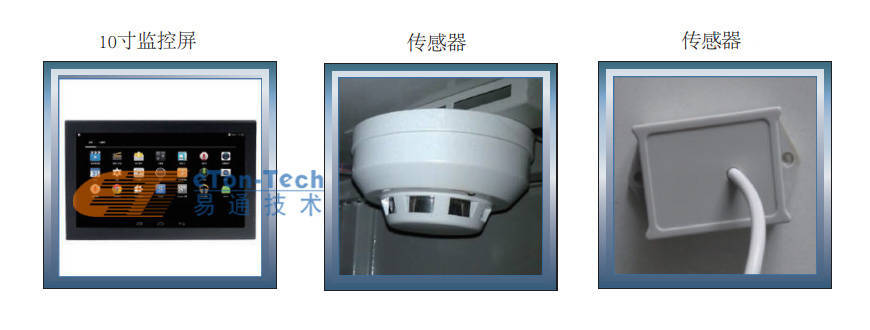

温湿度检测方面，配备温湿度传感器，能够实时采集本地温湿度并显示，同时将柜内温湿度情况上传，当柜内温度过高时会上传高温告警。柜门状态检测可以实时检测柜门状态，若柜门非法打开则会告警，柜门开启后会上报开门告警。烟雾状态检测能实时检测柜内是否有烟雾，一旦有烟雾就上传烟雾告警。水浸状态检测可实时检测柜内是否有进水，当有进水时上传水浸告警。

（2）箱内设备检测功能：

防雷器状态检测能实时检测防雷器的好坏状态。220V强电检测监测可实时监测并上传电压状态，市电断电时会上传市电断电告警。电池组检测监测能实时监测并上传电压状态，当电池组电压过低时，上传电池组电压过低告警。设备状态检测可通过RS485或RS232读取4路设备的数据，并将数据上传给数据中心。

（3）远程控制功能：

温控控制可远程控制无水空调启停。风扇控制能远程控制风扇启停。照明灯控制可远程控制照明灯开关。断路器控制可实现远程断电重启。复位控制可远程控制系统复位。

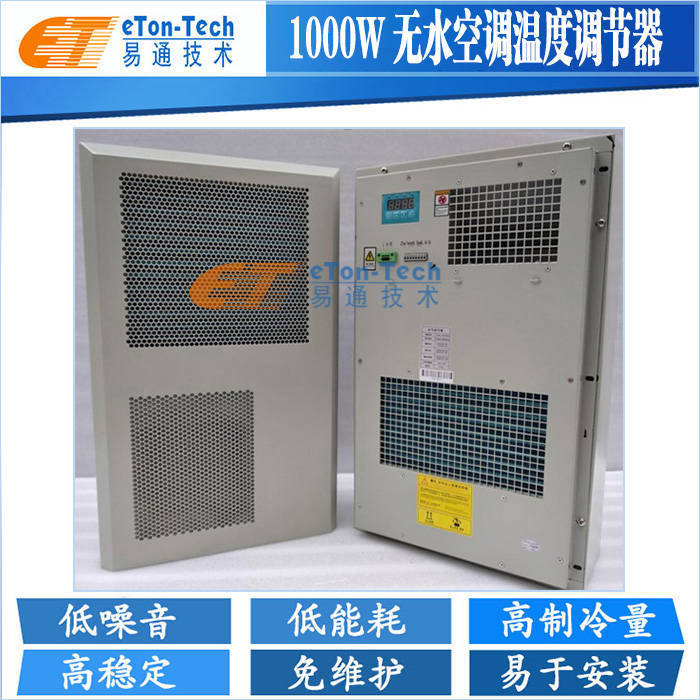

6. 节能型直流无水变频空调

这是一款DC48V，1000W制冷量的空调。它采用智能控制器，能够根据环境温度的变化自动检测、自动运行，并记录整个系统的运行时间、功耗、事件及历史数据。数据可存储100条事件信息、1280条历史数据记录、可查询256天的日志信息。

无水空调具有不少独特之处。其一，空调制冷产生的冷凝水通过独特设计引到冷凝器上，利用冷凝器的热量将水消耗完全，达到“自产自消”的效果。同时，低温的冷凝水还能降低空调负荷，使压缩机运作电流下降，实现节能目的。其二，整体构思新颖，技术设计先进，从机械到硬件，从控制到云平台，都远超同行。制冷系统设计合理，电气元件选配得当，打水系统部分设计完美，安装方式合理简易，既能给设备制冷降温，又不需要排冷凝水，适用于任何场所，解决了所有排水困难问题。从附图结构可看出，设计精巧，部件协调良好，配合电信电力行业机柜使用防水等级均达到IP55以上。其三，自带干接点告警输出与RS485通信接口。其四，系统设计有高/低温保护，使用更安全。

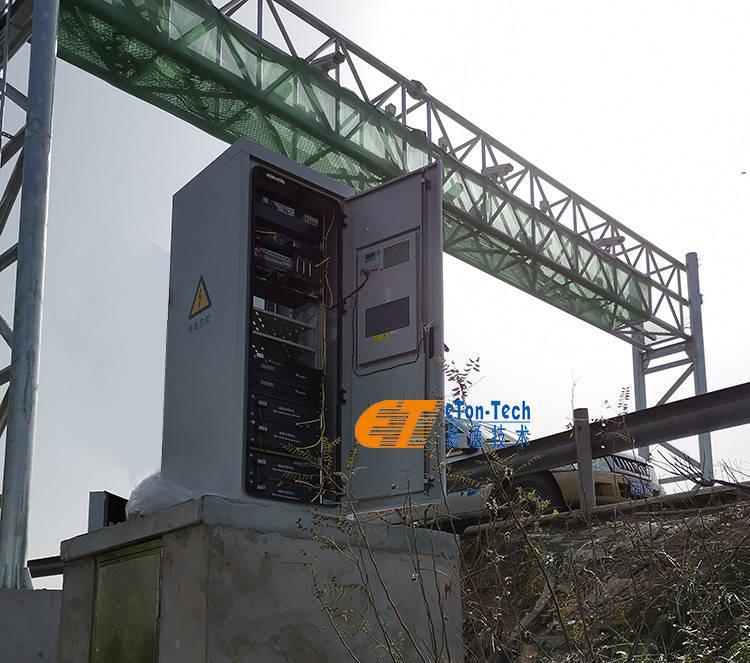

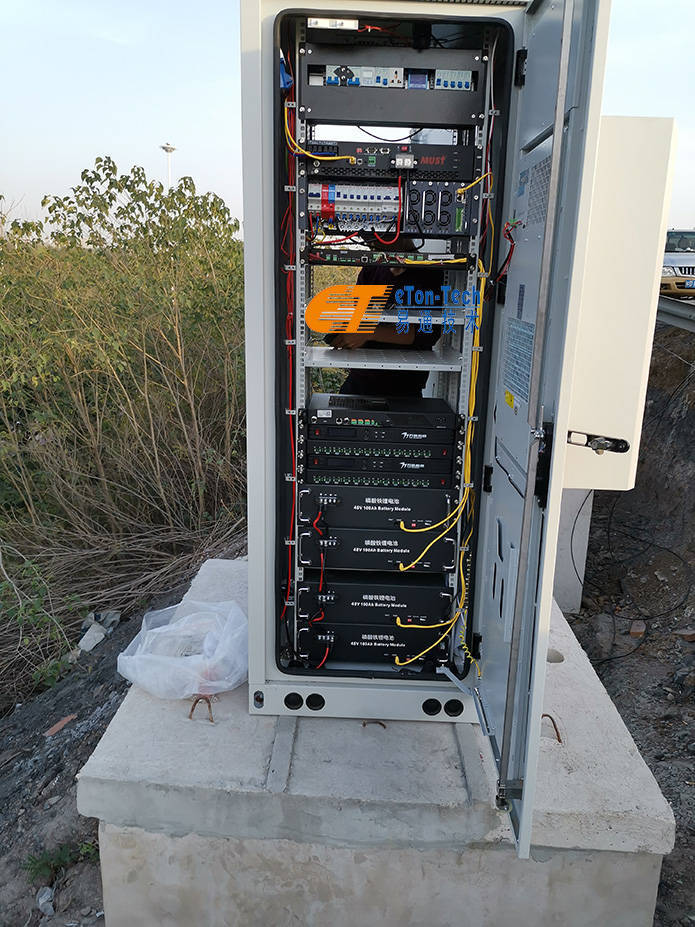

文中还展示了一些应用案例，通过相关图片（、、）让读者对其应用场景有更直观的认识。
