Starlink Internet Kit：二代一代天线对比，内部构造全曝光

本文聚焦于Starlink Internet Kit，详细对比了其二代与一代天线部分的差异，同时深入介绍了天线板、电源板等内部组件包含的各类电子元件，并配有相关图片，让读者对该设备有更直观深入的了解。

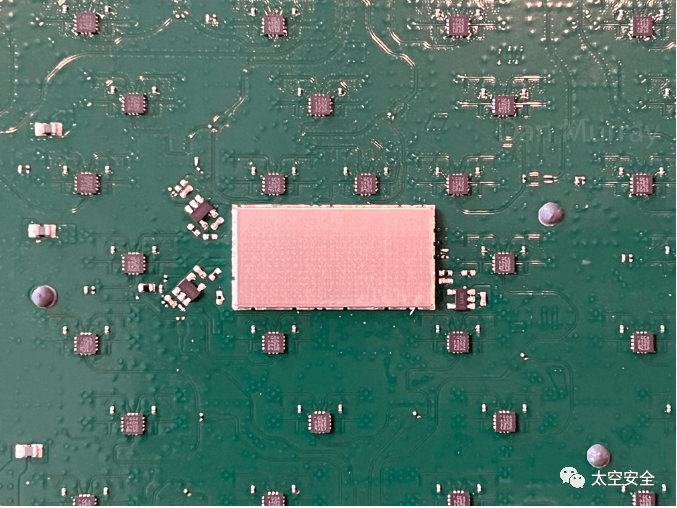

在Starlink Internet Kit的迭代升级中，二代产品在天线部分展现出了显著的优化。与一代相比，二代的天线部分体积大幅缩小。从芯片数量上看，二代天线RF芯片有16颗，而一代则有20颗。这种芯片数量的减少，或许暗示着二代在芯片技术上的进步，能够以更少的芯片实现相同甚至更优的性能。

一、天线板（Antenna board）

Starlink Internet Kit 的天线板是其互联网系统的核心通信技术承载部件，内部集成了众多先进的电子元件，具体如下：

1. ST Microelectronics 的卫星无线电接收器（A satellite radio receiver from ST Microelectronics）：这一接收器能够高效地接收卫星信号，为设备与卫星之间的通信提供基础支持。
2. MPS 的电源管理、降压转换器和终端稳压器（Power management, step - down converters and termination regulators from MPS）：负责对天线板的电源进行合理管理和转换，确保各个元件能够稳定运行。
3. Texas Instruments 的 DC/DC 转换器、分流监视器和单个轨到轨运算放大器（Texas Instruments’ DC/DC converter, shunt monitor and single rail - to - rail operational amplifier）：这些元件在电能转换和信号处理方面发挥着重要作用，保证了天线板的正常工作。
4. ST Microelectronics 的时钟分配和六轴 MEMS 加速度计和陀螺仪（Clock distribution and six - axis MEMS accelerometer and gyroscope from ST Microelectronics）：时钟分配确保了各个元件的同步运行，而六轴 MEMS 加速度计和陀螺仪则可以感知天线板的姿态和运动，为精准的卫星信号接收提供保障。
5. 安森美半导体 的 100V N 沟道功率 MOSFET（On Semiconductor’s 100V N - channel power MOSFET）：在功率控制方面发挥着关键作用，能够高效地处理电力传输。
6. Analog Devices 的轨到轨放大器和 300mA 可调 LDO 稳压器（Analog Devices’ rail - to - rail amplifier and 300mA adjustable LDO regulator）：用于信号放大和电压稳定，提高了天线板的信号处理能力和稳定性。
7. 金士顿 DDR3 DRAM 和 4GB MLC NAND 闪存（DDR3 DRAM and 4GB MLC NAND flash memory from Kingston）：提供了数据存储和处理的能力，确保设备能够快速响应用户需求。

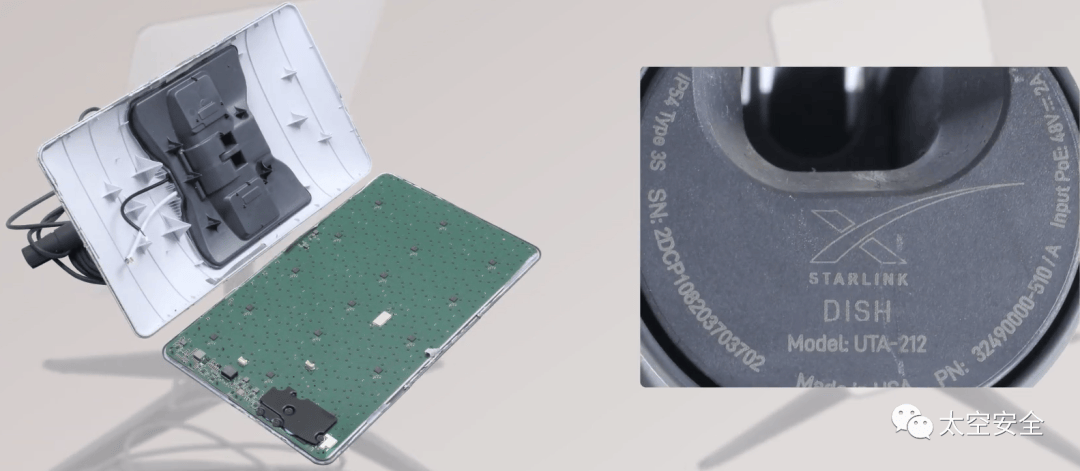

下面是 Starlink Internet Kit 内部组件的拆解展示。

主板制造信息

主板的相关制造信息通过图片展示如下：

主板上的以太网连接器，看起来与 V2 版本相同，这可能意味着在网络连接方面保持了一定的兼容性。

同时，主板上还配备了 VGA 连接器。

二、电源板

SpaceX Satellite Internet Kit 的电源板承担着重要的电路保护和电力供应任务。它配备了多种电子元件，以确保设备的稳定运行。

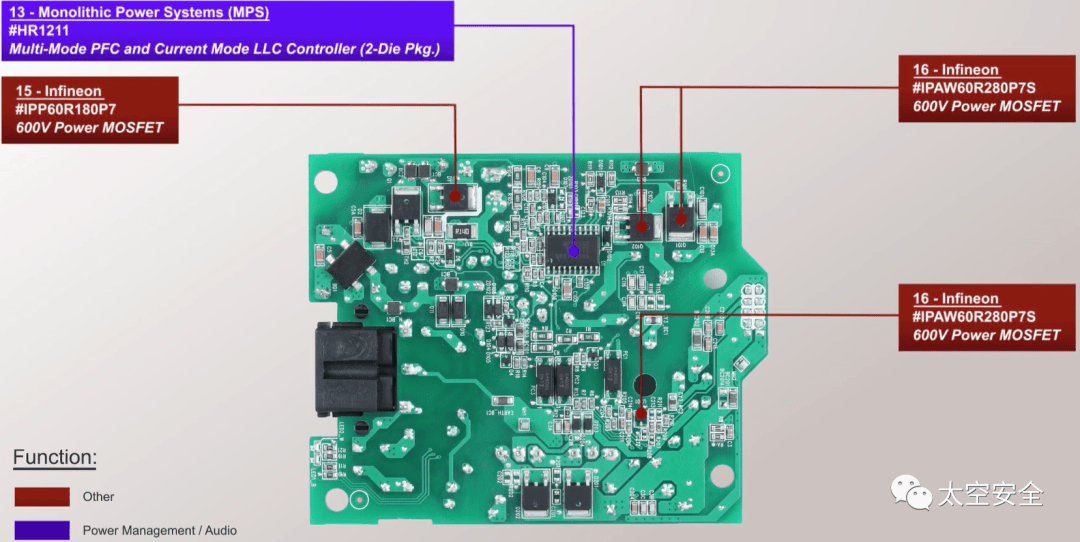

Starlink Internet Kit 电源板包含 Infineon 的功率 MOSFET、MPS 的多模式 PFC 和电流模式 LLC 控制器以及 Diodes Inc 的分流稳压器。这些元件协同工作，实现了对电源的高效管理和转换。

天线板同样包含大量电子元件，这些元件共同协作，用于运行带有 MEMS 传感器、闪存等的卫星互联网宽带技术，为用户提供稳定、高速的网络连接。

本文围绕 Starlink Internet Kit 展开，对比了其二代与一代天线部分的差异，详细介绍了天线板和电源板的内部电子元件构成，并通过图片展示了主板制造信息、连接器等内容。让我们对 Starlink Internet Kit 的硬件结构和技术有了更全面的认识，也能看出其在技术迭代中的不断优化和进步。
