本文主要对CMX系列密集型母线系统（母线槽）进行介绍，并将其与电缆在多个方面进行对比，包括载流能力、系统结构、占用空间等，通过对比展现出CMX系列密集型母线系统在众多方面相对电缆存在的优势。
CMX系列密集型母线系统，这一由铜、铝母线柱构建而成的封闭金属装置，在电力分配领域有着重要的作用。它能够为分散系统中的各个元件分配较大功率，在户内低压电力输送干线工程项目里，正在逐步取代电线电缆，在诸多场景中得到了广泛应用，像高层建筑的层间供电、厂房的平面配电、低压柜之间的联络以及变压器连接端的进线系统等。
CMX系列密集型母线系统与电缆之优势比较
一、载流能力
在载流能力方面，CMX系列密集型母线系统展现出强大的性能。CMX系列密集型母线系统: 其载流能力大，范围在250A - 5000A之间。然而，电缆的载流能力相对较小，就单根四芯电缆而言，一般最大载流仅为580A。
二、系统结构

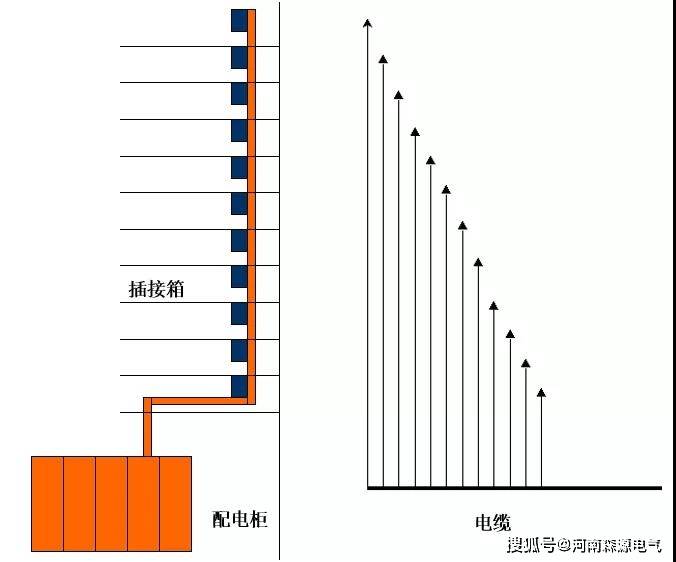

从系统结构来看，CMX系列密集型母线系统: 呈现出简洁清爽的特点，采用线性设计，结构简单。与之形成鲜明对比的是电缆，电缆的回路较多，布线相当复杂，结构错综复杂。
三、占用空间
在占用空间上，CMX系列密集型母线系统: 结构紧凑，占用空间小。而电缆则需要较大的空间，其占用空间约为母线槽的3 - 4倍。
四、散热性能
关于散热性能，CMX系列密集型母线系统: 散热性能很高。因为母线为密集型结构，外壳采用高导热性能的铝合金型材，散热方式为整体式热传导，这种散热方式使得热传导效率高，从而保证了良好的散热性能。相比之下，电缆的散热性能就低很多，电缆的芯线绝缘和外皮绝缘材料散热性能差，特别是在桥架内多层敷设时，散热性能会变得更差。
五、绝缘性能
绝缘性能方面，CMX系列密集型母线系统: 具有较高的绝缘性能，能够达到130/180℃。而电缆的绝缘性能较低，仅为95/105℃。
六、安全性能
安全性能也是两者对比的重要因素。CMX系列密集型母线系统: 由于回路少，故障点少，所以安全性能高。电缆则是单独敷设，回路多，故障点多，安全性能较低。
七、安装强度
在安装强度上，CMX系列密集型母线系统: 单节长度一般最大不超过3米，这使得安装省时、方便，安装成本也低。电缆就不同了，安装电缆技术难度大、施工周期长，而且人为因素多、隐患点多，线路越长，施工难度越大。
八、操作性能
操作性能方面，CMX系列密集型母线系统: 操作非常方便，可以在就近位置的插接箱内操作。而电缆操作较为烦琐，需要在配电室的开关柜内操作。
九、系统配置
对于系统配置，CMX系列密集型母线系统: 较为简单，母线单元通用性、互换性强，所有零部件可以拆卸后重新组装使用，系统扩展既可以增加母线长度也可以增加分接单元（插接箱）。电缆的系统配置则复杂得多，系统扩展必须增加回路，电缆必须重新由配电室引至设备。
以一条1000米长800A的输电线路为例：
CMX系列密集型母线系统与电缆对比总结：
1、载流能力方面，CMX系列可满足最大5000A额定电流；而电缆需多根并联才能达到类似的载流需求。
2、空间占用上，5000A LD母线截面仅为240x180mm，节约空间，而电缆需要很大的空间。
3、操作便利性上，母线槽可在离设备最近的位置进行控制，而电缆必须在配电室控制。
4、支撑需求上，母线配有标准的安装支架，无需其他支撑；电缆必须用单独的桥架或管道进行敷设。
5、使用寿命方面，母线槽寿命可达50年，并可重复使用。而电缆较短，不可以重复使用。
6、系统扩展上，母线槽的分接口可增加分接回路，而电缆必须在配电室开始敷设。
7、保险费用方面，安装母线的保险费用比较低，而电缆相对较高。
本文详细对比了CMX系列密集型母线系统和电缆，从多个维度如载流能力、系统结构、散热性能等进行分析。可以看出，CMX系列密集型母线系统在众多方面具有明显优势，无论是在空间占用、操作性能还是使用成本等方面，都比电缆表现得更为出色。这对于在电力输送干线工程等相关项目中选择合适的电力传输方式具有重要的参考价值。
